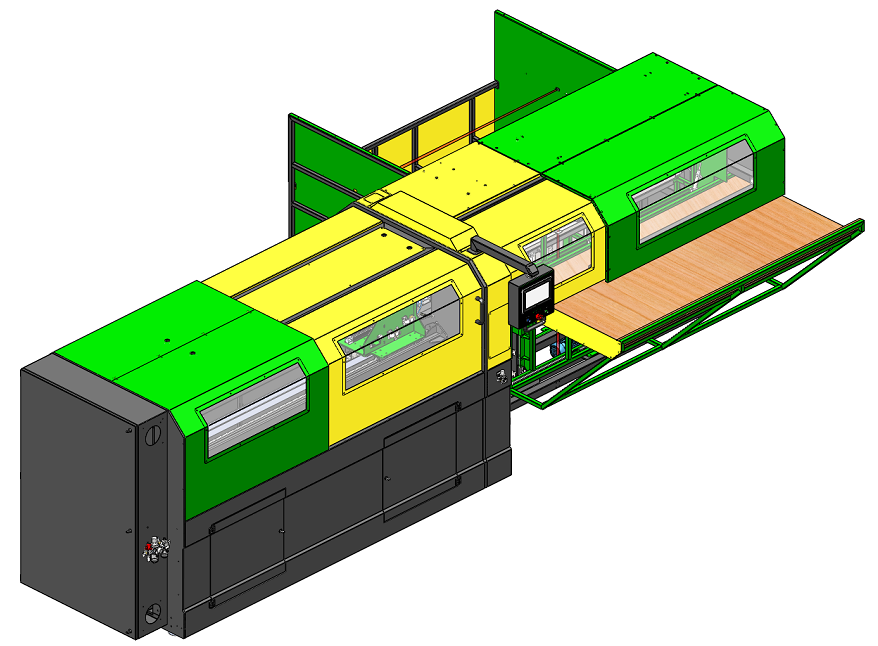

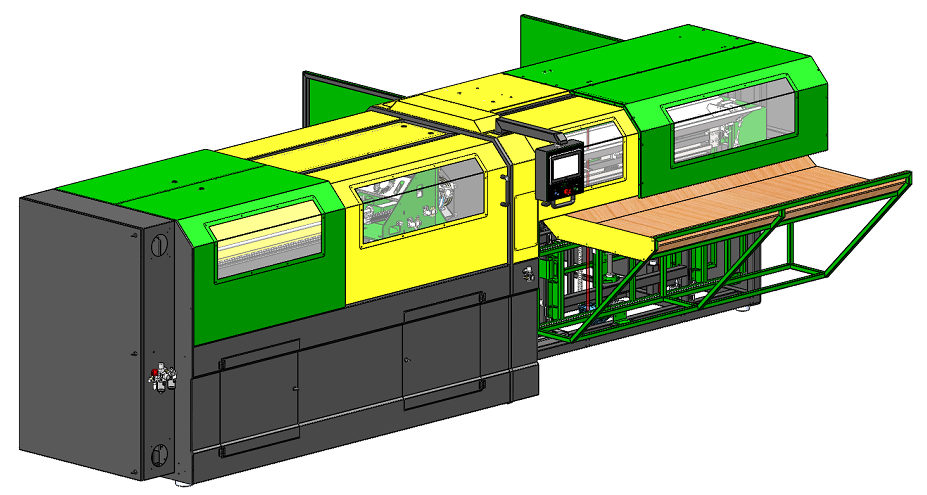

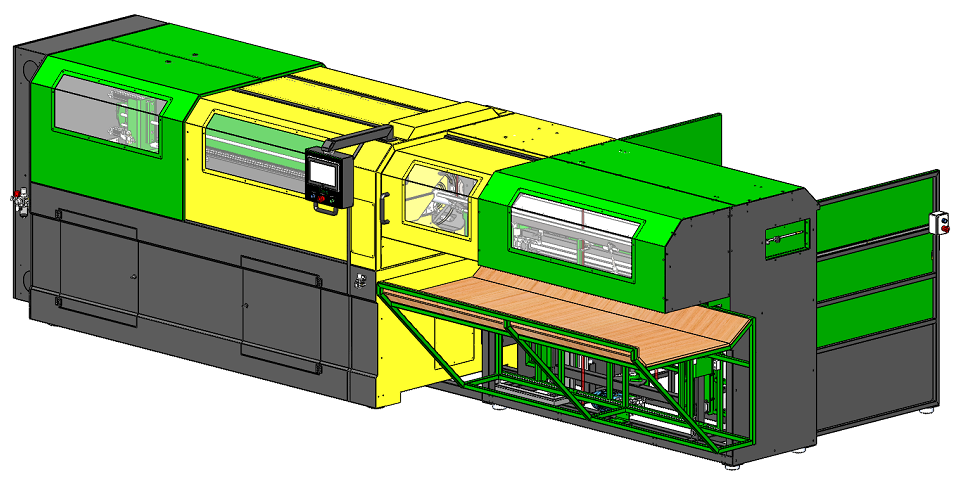

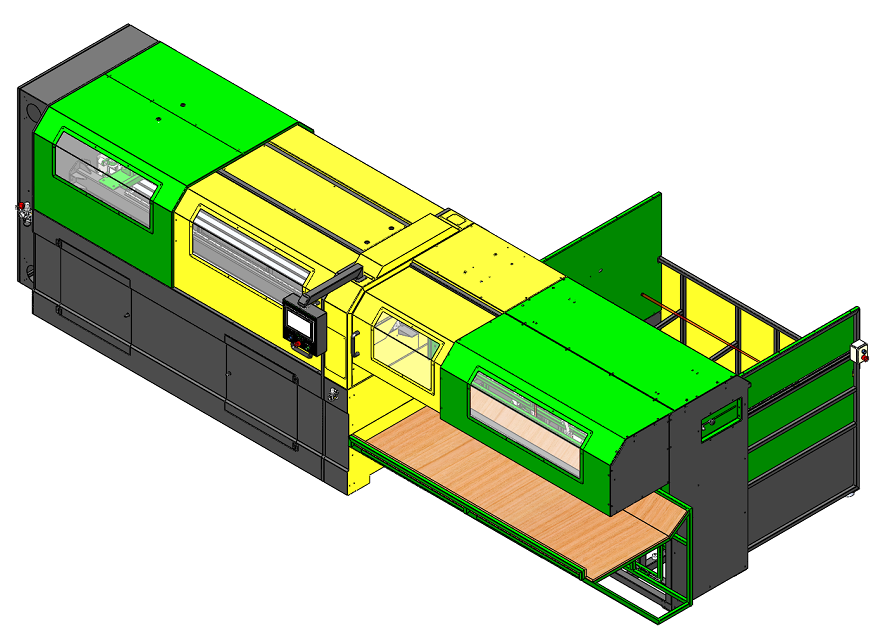

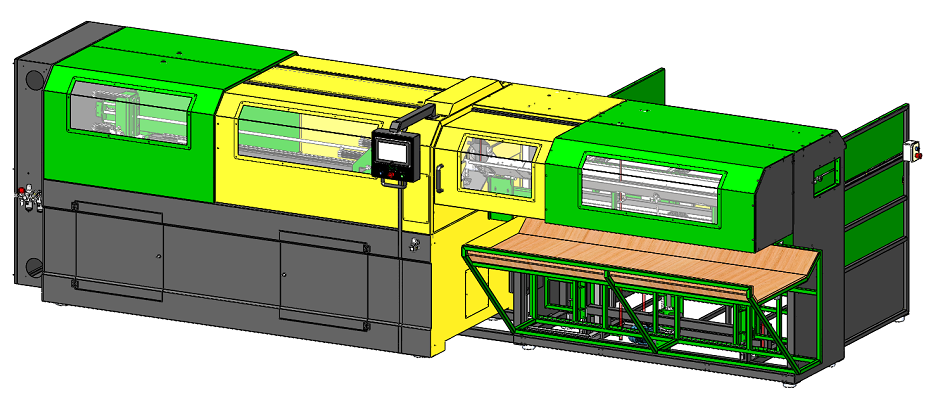

Máquina automática para corte de tubetes de papelão
Equipamento desenvolvido para atender empresas com grandes necessidades produtivas, sendo a máquina mais rápida e mais precisa desenvolvida pela Dramaq atualmente, com movimentos de corte e posição inteiramente realizados através de servos motores, garantindo qualidade, precisão e agilidade.
Destaques do equipamento:
Precisão: Com movimentos do corte todos através de servos motores, atende exigências rígidas de qualidade.
Estrutura robusta: Equipamento com estrutura tubular espessa coberto por chapas de aço, garantindo robustez e durabilidade.
Agilidade: Corte extremamente rápido, avanço do tubete, alimentação e corte inteiramente realizados por servo acionamento.
Versatilidade: Capacidade de corte de várias medidas, fácil e rápido setup de medidas, com troca mecânica de matriz e ajuste na IHM.
Diâmetro mínimo do tubete: 1’’.
Diâmetro máximo do tubete: 6’’.
Espessura máxima da parede do tubete 16 mm.
Comprimento máximo do tubete: 1700 mm.
Tamanho mínimo de corte: 5 mm.
Tamanho máximo de corte: 1700 mm.
Avanço automático do corte controlado por Servo motor, guiados por guias lineares.
Avanço do disco de corte por servo motor, guiados por guias lineares.
Conta com 2 discos no total cortando simultaneamente.
Fixação do tubete por pinça pneumática.
Retirada automática da sobra de tubete.
Velocidade rotacional do tubete controlada por servo acionamento.
CLP configurável para configurar processo produtivo.
IHM 10’’ Touch screen (KOLLMORGEN).
Produção média: Até 6.000 peças por hora (varia de acordo com a medida).
Estrutura em aço carbono confeccionadas com corte a laser e dobras CNC.
Pintura microtexturizada a pó.
Apoio estabilizador de tubete.
Sensores com relé de segurança nas proteções.
Controlador Lógico Programável (KOLLMORGEN).
Servo acionamento (KOLLMORGEN).
Inversores de frequência (WEG)
Acompanha laudo NR12
Indústria de corte de tubetes com alta demanda produtiva.
Modelo |
Tamanho Tubete |
Diâmetro Tubete |
Espessura parede |
Tamanho Corte |
|---|---|---|---|---|
| DRA-21706 | Máx.: 1700mm | Min.: 1000mm | Máx.: 6" | Min.: 1" | Máx.: 16mm | Min.: 2mm | Máx.: 1650mm | Min.: 5mm |
| DRA-22706 | Máx.: 2700mm | Min.: 1000mm | Máx.: 6" | Min.: 2" | Máx.: 20mm | Min.: 2mm | Máx.: 2650mm | Min.: 5mm |
| DRA-23206 | Máx.: 3200mm | Min.: 1000mm | Máx.: 6" | Min.: 3" | Máx.: 20mm | Min.: 2mm | Máx.: 3150mm | Min.: 5mm |
| DRA-24206 | Máx.: 4200mm | Min.: 1000mm | Máx.: 6" | Min.: 3" | Máx.: 18mm | Min.: 5mm | Máx.: 4000mm | Min.: 5mm |
