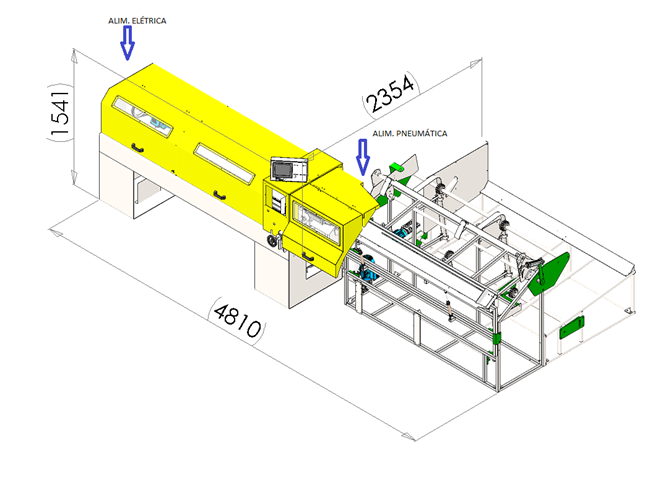

Máquina automática para corte de tubetes de papelão.
Equipamento desenvolvido para atender empresas com grandes necessidades produtivas, sendo uma opção mais em conta para quem busca alta produção e precisão alinhada com automação completa de corte, sem necessidade de intervenção manual do operador no processo.
Destaques do equipamento:
Precisão: Com movimentos do corte todos através de cilindros pneumáticos, garantindo precisão e qualidade.
Estrutura robusta: Equipamento com estrutura tubular espessa coberto por chapas de aço, garantindo robustez e durabilidade.
Agilidade: Corte extremamente rápido, avanço do tubete, alimentação e corte inteiramente automáticos.
Versatilidade: Capacidade de corte de várias medidas, fácil e rápido setup de medidas, com troca mecânica de matriz e ajuste na IHM.
Diâmetro mínimo do tubete: 1’’.
Diâmetro máximo do tubete: 6’’.
Espessura máxima da parede do tubete 20 mm.
Comprimento máximo do tubete: 1700 até 4200 mm.
Tamanho mínimo de corte: 5 mm.
Tamanho máximo de corte: 1650 até 4150 mm.
Avanço automático do corte controlado por Servo motor, guiados por guias lineares.
Avanço do disco de corte por cilindro pneumático, guiados por guias lineares.
Fixação do tubete por pinça pneumática.
Retirada automática da sobra de tubete.
Velocidade rotacional do tubete controlada por Inversores de Frequência.
CLP configurável para configurar processo produtivo.
IHM 7’’ Touch screen (DELTA).
Estrutura em aço carbono confeccionadas com corte a laser e dobras CNC.
Pintura microtexturizada a pó.
Apoio estabilizador de tubete.
Sensores com relé de segurança nas proteções.
Controlador Lógico Programável (DELTA).
Servo acionamento (DELTA).
Inversores de frequência (WEG).
Acompanha laudo NR12
Alimentador para alimentação automática dos tubetes na unidade de corte.
Indústria de corte de tubetes com média/alta demanda produtiva.
Modelo |
Tamanho Tubete |
Diâmetro Tubete |
Espessura parede |
Tamanho Corte |
|---|---|---|---|---|

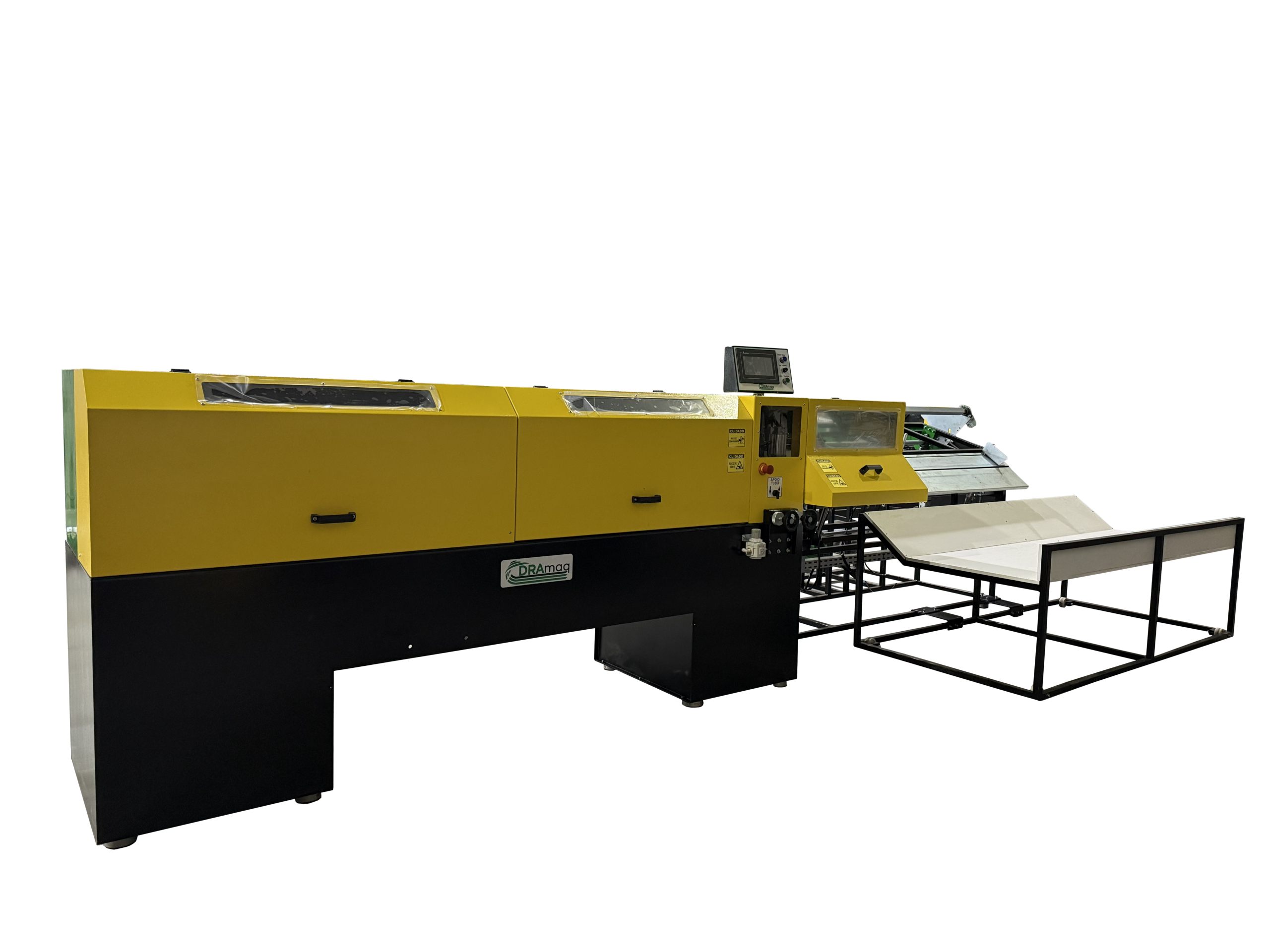

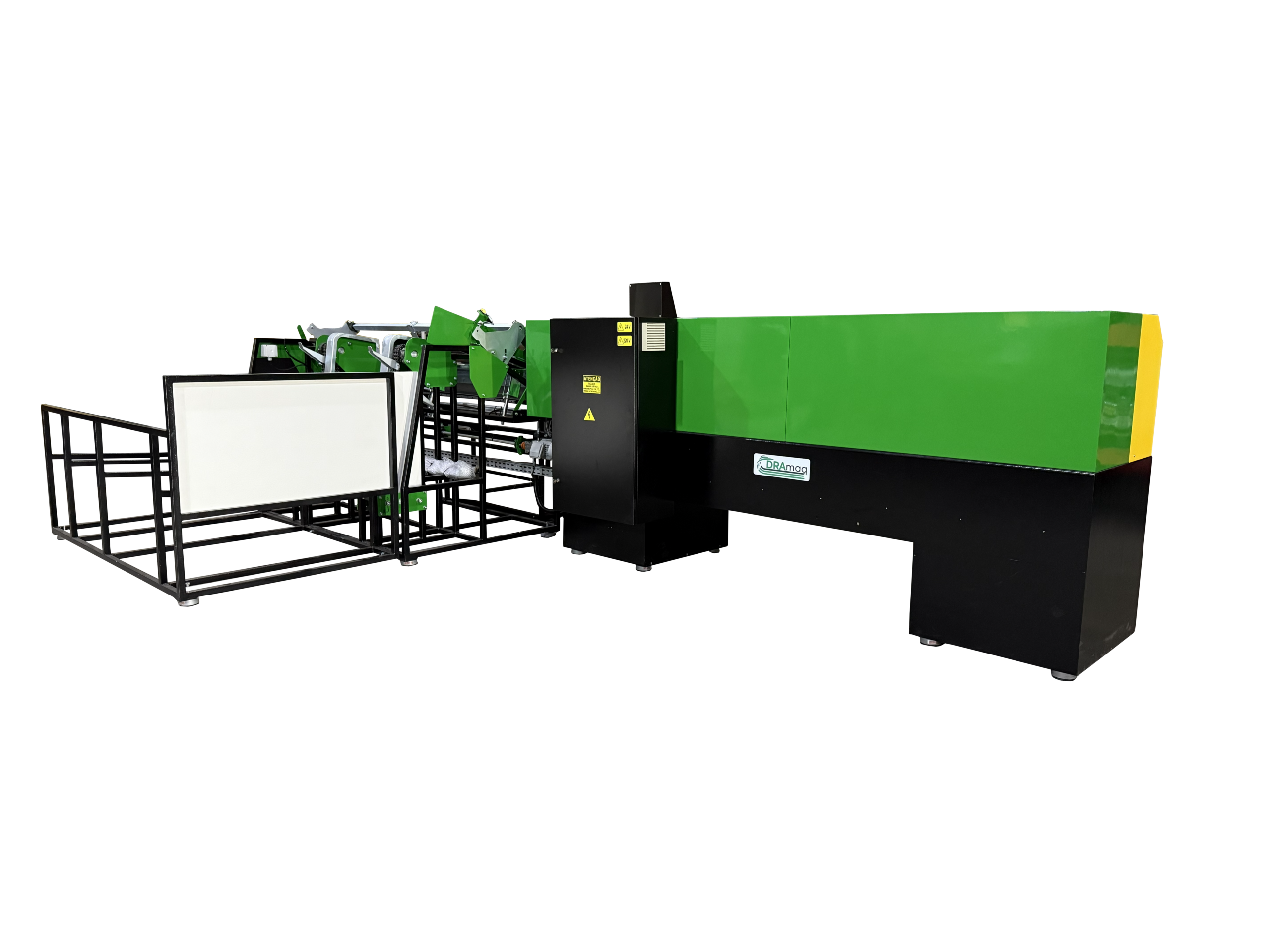

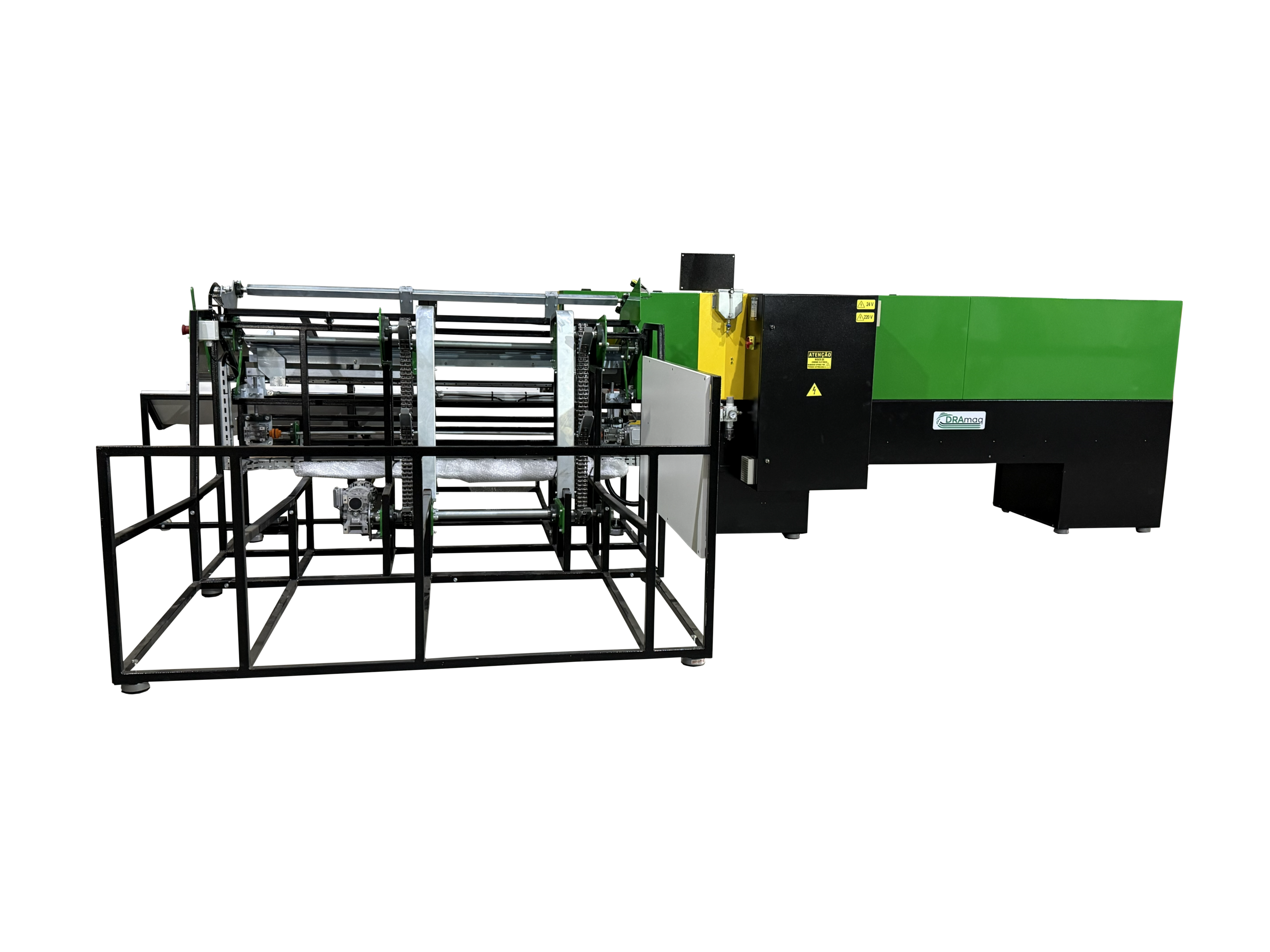

| DRA-1700 | Máx.: 1700mm | Min.: 1000mm | Máx.: 6" | Min.: 1" | Máx.: 16mm | Min.: 2mm | Máx.: 1650mm | Min.: 5mm |
| DRA-2700 | Máx.: 2700mm | Min.: 1000mm | Máx.: 6" | Min.: 2" | Máx.: 20mm | Min.: 2mm | Máx.: 2650mm | Min.: 5mm |
| DRA-3200 | Máx.: 3200mm | Min.: 1000mm | Máx.: 6" | Min.: 2" | Máx.: 20mm | Min.: 2mm | Máx.: 3150mm | Min.: 5mm |
| DRA-4200 | Máx.: 4200mm | Min.: 1000mm | Máx.: 6" | Min.: 3" | Máx.: 18mm | Min.: 5mm | Máx.: 4000mm | Min.: 5mm |
